| 产品特性保护产品 | 是否进口否 |
| 产地德国 | 加工定制否 |
| 品牌德国DEHN | 型号BXT ML4 BE 5 |
| 标称放电电流10ka | 响应时间1nss |
| 最大操作电压6V | 最大放电电流20KA |
| 温度范围-40-80 | 最小包装数1个 |
| 物料编号OD2022 | 规格51*45*21 |
展开

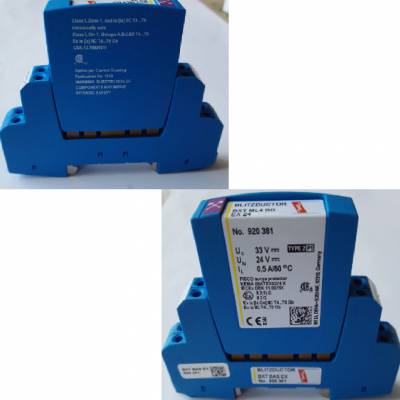

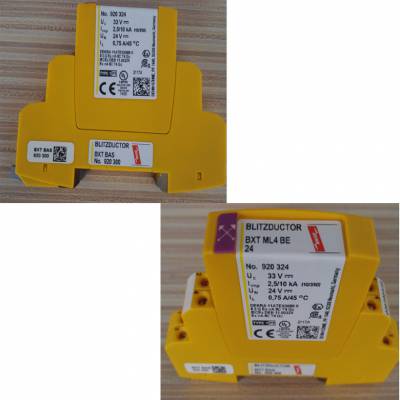

BXT ML4 BE 5信号防雷模块,德国DEHN通信防雷器
BXT BAS+BXT ML4 BD HF24信号防雷器
BXT ML4 BE 5信号防雷模块,德国DEHN通信防雷器
信号产品
1：可分体式结构设计，体积小，可导轨35mm安装
2：可支持带电热插拔
3：安装维护简便，安装空间更紧凑。
4：传速率快
5：插入损耗小,可低到0.2db
6：RJ45可达1Gmbps 同轴75 Ω
7:接口众多；TNC口，BNC口，RJ45口，RJ11水晶口，N口，SMA口
8：保护线路方式，无续断。
内置LifeCheck SPD 监控功能
? 用于四根单线的优化保护
? 用于防雷分区0A – 2及后续分区
BXT ML4 BE 基本线路图
12
45
| 51 |
(2/3 mods.)
BXT ML4 BE 尺寸图
1 2
1?
2?
protected
3 4
3‘
4‘
内置LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于非平衡接口的共模干扰
的4根线防护。 LifeCheck探测到热/电过载之后， SPD应该被更换。 DEHNrecord LC/MCM无
需接触，即可显示其结果。
适用DIN轨安装的可插拔SPD
| BLITZDUCTOR? XT LifeCheck? 模块 |
BXT ML4 BE 5 – BE 180
BXT ML4 BE 5
920 320
Kombiableiter-Modul für 4 EinzeladernBLITZDUCTOR XT mit LifeCheck
BXT ML4 BE 12
920 322
Kombiableiter-Modul für 4 EinzeladernBLITZDUCTOR XT mit LifeCheck
BXT ML4 BE 24
920 324
Kombiableiter-Modul für 4 EinzeladernBLITZDUCTOR XT mit LiXT ML4 BE 36
920
336
Kombiableiter-Modul für 4 EinzeladernBLITZDUCTOR XTBXT ML4 BE 48
920 325
Kombiableiter-Modul für 4 EinzeladernBLITZDUCTOR XT mit LifeCheck
BXT ML4 BE 60
920 326
Kombiableiter-Modul für 4 EinzeladernBLITZDUCTOR XT mit LifeCBXT ML4 BE 180
920 ombiableiter-Modul für 4 EinzeladernBLITZDUCTOR XT mit LifeCheck
920 320
BXT ML4 0 322
BXT ML4 BE 12
920 XT ML4 BE 20 336
BXT ML4 BE 36
920XT ML4 BE 48
920 326
型号 BXT ML4 ... BE 5 BE 12 BE 24 BE 36 BE 48 BE 60 BE 180
货号 920 320 920 322 920 324 920 336 920 325 920 326 920 327
SPD 分类 M M M M M M L
SPD 监控装置 LifeCheck LifeCheck LifeCheck LifeCheck LifeCheck LifeCheck LifeCheck
标称电压 (UN) 5 V 12 V 24 V 36 V 48 V 60 V 180 V
直流持续工作电压 (UC) 6 V 15 V 33 V 45 V 54 V 70 V 180 V
交流持续工作电压 (UC) 4.2 V 10.6 V 23.3 V 31 V 38.1 V 49.5 V 127 V
标称电流 (45°C) (IL) 1.0 A 0.75 A 0.75 A 1.8 A 0.75 A 1.0 A 1.0 A
D1 总雷电冲击电流 (10/350 ?s) (Iimp) 10 kA 10 kA 10 kA 10 kA 10 kA 10 kA 10 kA
D1 每线雷电冲击电流 (10/350 ?s) (Iimp) 2.5 kA 2.5 kA 2.5 kA 2.5 kA 2.5 kA 2.5 kA 2.5 kA
C2 总标称放电电流 (8/20 ?s) (In) 20 kA 20 kA 20 kA 20 kA 20 kA 20 kA 20 kA
C2 每线标称放电电流 (8/20 ?s) (In) 10 kA 10 kA 10 kA 10 kA 10 kA 10 kA 10 kA
线-线电压保护水平 Iimp D1 (Up) ≤ 29 V ≤ 50 V ≤ 102 V –– ≤ 160 V ≤ 220 V ≤ 520 V
线-PG电压保护水平 Iimp D1 (Up) ≤ 27 V ≤ 37 V ≤ 66 V ≤ 85 V ≤ 95 V ≤ 125 V ≤ 300 V
线-线电压保护水平 1 kV/?s C3 (Up) ≤ 18 V ≤ 38 V ≤ 90 V ≤ 112 V ≤ 140 V ≤ 180 V ≤ 500 V
线-PG电压保护水平 1 kV/?s C3 (Up) ≤ 9 V ≤ 19 V ≤ 45 V ≤ 56 V ≤ 70 V ≤ 90 V ≤ 250 V
每线串联阻抗 1.0 ohm 1.8 ohms 1.8 ohms 0.43 ohms 1.8 ohms 1.0 ohm 1.0 ohm
线-PG截止频率 (fG) 1.0 MHz 2.7 MHz 6.8 MHz 3.8 MHz 8.7 MHz 9.0 MHz 25.0 MHz
线-线电容 (C) ≤ 2.7 nF ≤ 1.0 nF ≤ 0.5 nF ≤ 0.8 nF ≤ 0.35 nF ≤ 250 pF ≤ 120 pF
线-PG电容 (C) ≤ 5.4 nF ≤ 2.0 nF ≤ 1.0 nF ≤ 1.6 nF ≤ 0.7 nF ≤ 500 pF ≤ 240 pF
工作温度范围 -40°C...+80°C -40°C...+80°C -40°C...+80°C -40°C...+80°C -40°C...+80°C -40°C...+80°C -40°C...+80°C
